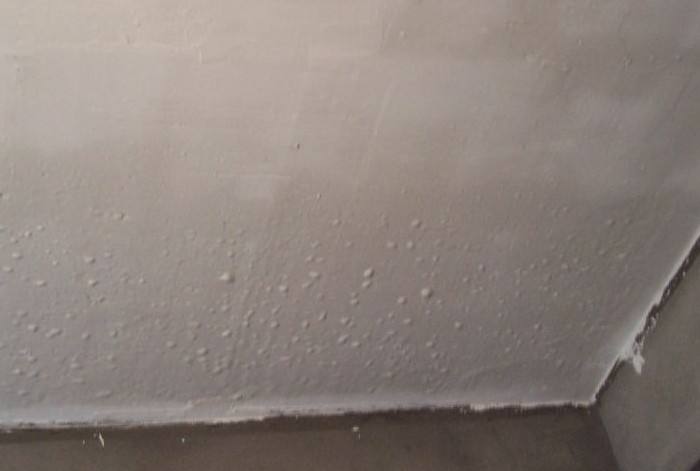

在涂料工程中，经常会碰到腻子起泡的问题。网上的分析及解决办法大多含糊不清或者不够全面，为此，广西绿桂涂料厂结合我们双包项目或者协助客户处理问题的经验，专门针对此问题进行详细汇总分析。

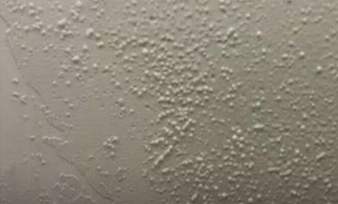

1、腻子粉搅拌不均匀：不均匀的浆体中含有来不及溶解的粉状颗粒， 施工后过一段时间， 粉状颗粒开始吸收大量的水分，然后就膨胀爆裂。

解决办法：搅拌不宜太急时间太短，腻子粉一般在搅拌均匀后，静置 10 分钟左右，让各种成分充分润湿溶解，然后用电动搅拌机再次搅拌后上墙。

2. 腻子加水过多，拌得太湿，或者刮第二道腻子时第一道腻子还没干透：表层腻子粉已经半干，而底层腻子还含有大量水分，水分蒸发过程就会形成汽泡撑起腻子，这种情况在高温或者干燥大风天气特别严重。

解决办法：搅拌过程不宜添加太多水，发现过稀时需添加粉料再次搅拌均匀。刮第二道腻子时需检查第一道腻子干燥程度。

3.基层含水率过高。基层含水率高，因而不透气，容易使施工过程中，腻子粉层的下部被挤压进空气，不易排出，干燥过程中就会出现水汽把腻子撑起泡。

解决办法：施工前注意看基面含水率，有明显水迹时不要施工。使用细度比较高的面腻子时尤其要注意！

4.基面比较粗糙，存在大量细小孔洞，再加上批刮速度过快。刮涂时腻子粉将孔洞内空气挤压，挤压后的空气反弹变成气泡。

解决办法：这种一般出现在批刮第一道腻子时。碰到基层粗糙孔洞比较多时，一道发现腻子起泡现象，后面批刮应当适当放慢速度。同时建议：粗腻子具有一定的透气性，批刮第一道腻子应当用比较粗的底腻子，不建议用面腻子做第一道找平。

5.单层批刮过厚，腻子层的空气没有完全挤压出来。跟以上问题同理，批刮厚度过厚，然后出现底层面层干燥时间不一致，底层水汽蒸发撑起面层腻子形成起泡。

解决办法：这种情况一般出现基层平整较差或者工人想腻子一次成型的时候。基层平整度比较差，找平时应当分多次施工，一次批刮的厚度不应过厚。

6.高温天气施工时腻子易产生气泡。高温天气时，基层温度过高，刚批刮完就出现气泡，原因是墙体过热，底层水分蒸发快，而面层又含有水不透气，于是被撑起泡。

解决办法：这种情况一般出现在批刮腻子后不久，但是这种起泡原因往往不是单纯由高温引起，一般都会伴有基层孔隙多、批刮厚度比较厚的情况。所以高温天气时候，应适当降低腻子含水率、减少第一道腻子批刮厚度，等待腻子层干燥差不多时再适当淋水保养。

除了以上原因，我们建议：

一、特别粗糙的墙面，一般底料尽可能选择粗的腻子。

二、腻子施工时应在墙面反复批刮、推碾，让腻子与基层充分接触、湿润、渗透、扩散

对于已经出现腻子起泡现象的墙体如何处理？

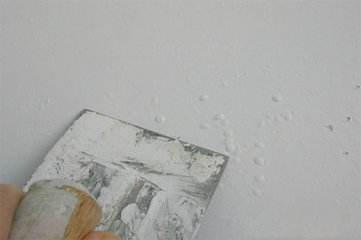

一、施工过程发现起泡：施工第二道或者最后一道面层出现腻子层起泡现象，应在水印消除前用刮刀进行压泡破除处理。

二、施工完成后发现起泡：此时一般腻子已经表干或者实干，所以应当用铲刀直接压破小泡口，再重新用合适的腻子批刮一道。

广西绿桂涂料厂位于广西南宁市兴宁区五塘镇锦云工业园（东盟经济开区的3万平米绿桂工业园正在建设当中，预计2019年下半年投产使用），是一家研发、生产和销售隔热涂料、多彩仿石漆、瓷砖粘贴胶等高科技环保建筑装饰材料，并给客户提供方案制作、投标报价、大小样板、商务谈判、施工组织、现场管理、预结算等一条龙服务的大型建材厂家。联系电话：18777193562
